西門子模塊6ES7521-1FH00-0AA0

S7-1500概述

I/O 模塊是 SIMATIC S7-1500 與過程之間的接口：

• 數字量和模擬量模塊可精確提供每種任務所需的輸入/輸出。
• SIMATIC S7-1500 和 ET 200MP 的工藝模塊
  • 具有高速計數和位置檢測集成功能
  • 具有用于完成過程級別的任務且響應時間較短的集成輸入和輸出
• 用于 SIMATIC S7-1500 和 ET 200MP 的通信模塊
  • 用于采用點對點連接的數據交換
  • 用于連接至 PROFIBUS
  • 用于連接到工業以太網
• 用于方便、輕松地對 S7-1500 和 ET 200MP 模塊進行接線的連接系統

 (1)在帶電的器件和大地之間的感性利容性的耦合，會導致共模和差模干擾，這可能導致鄰近的靈敏設備的誤動作。

    (2)變頻器輸出電壓有諧波脈動成分，從而加大了電壓應力（在低速、低調制比時應力最大）。增加了對主要的電力設備（電動機、電纜、輸出濾波器和變壓器）絕緣要求。

    (3)電動機的接線端子可能會承受高的尖峰電壓，特別是連接電纜很長時（根據電動機的大小，為10～100m不等）。這通常是由于當線路和負載阻抗不等時傳輸線的電壓倍增現象造成的。當采用長電纜時，電動機的線電壓可能高達直流環節電壓的兩倍。

    在電動機的接線端子可以測到高達5000V/μs的快速電壓上升。此時，電動機的絕緣承受很高的應力，并且可能導致標準電動機絕緣的過早擊穿。當由于高尖峰電壓和快速電壓上升導致電動機損壞時，*匝的破壞通常呈現為相間短路或相一定子短路。通常最高的電壓出現在繞組的*匝。

    標準電動機性能根據美國全國電氣制造商協會( NEMA)制定的MG-I標準（第30部分），標準的NEMAB型電動機在最小上升時間為2μs時可以承受1000V的尖峰電壓(500V/μs)。

    (4)局部放電(PD)當絕緣空隙的電應力超過空氣的擊穿電壓時，產生局部放電。連續的局部放電將慢慢地?fù)p壞絕緣

實現數據通信ET200S1的MAC地址在IM151-3的接口模塊上，打開接口模塊的前蓋，可以看見相應的MAC地址。

使用同樣的方式給ET200S2命名。

通過狀態 LED 進行PROFINET IO通訊初步診斷

1. 概述

SIMATIC 設備 PROFINET 接口的每個端口都有一個 LED 指示燈。借助于 PROFINET 設備的 LED 的狀態和錯誤指示燈，可以診斷出通訊中的錯誤或 PROFINET 模塊的錯誤狀態。

2. LED指示燈含義

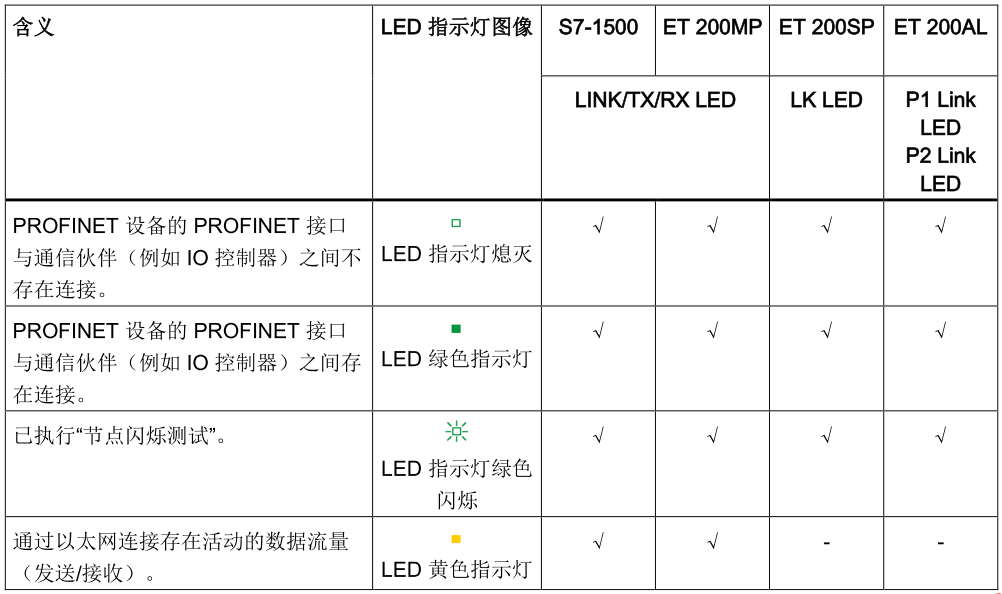

下表匯總了 S7-1500、ET 200MP、ET 200SP 和 ET 200AL 系統中這些 LED 指示燈的含義：

表 1 PROFINET 接口端口LED 指示燈含義1

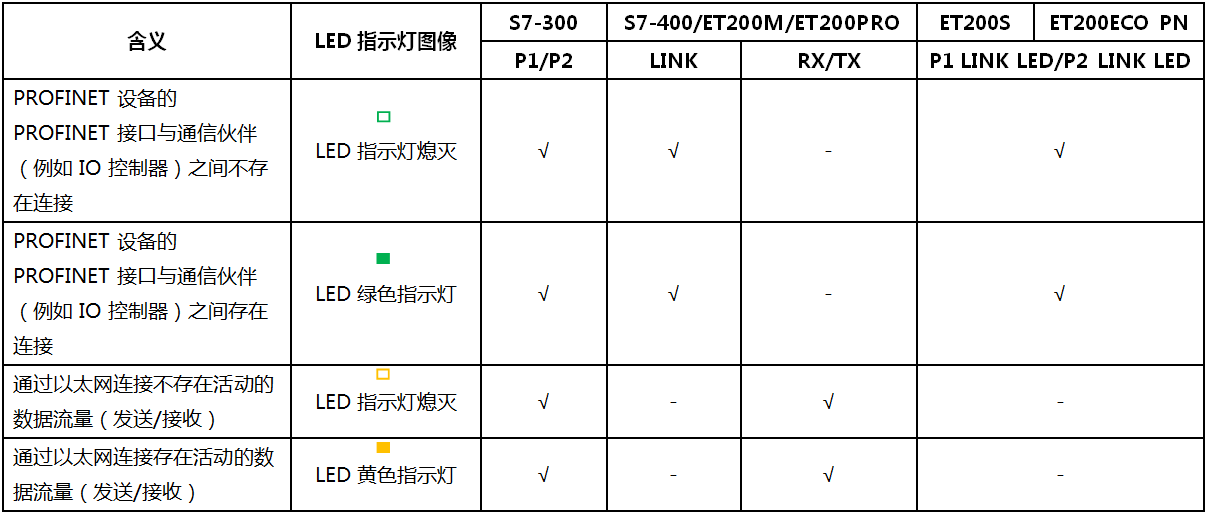

下表匯總了 S7-300、400、ET 200M、ET 200S 、ET200ECO PN和 ET 200PRO 系統中這些 LED 指示燈的含義：

 西門子模塊6ES7521-1FH00-0AA0

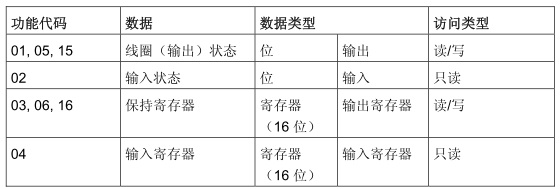

這些功能碼是對四個數據區位輸入、位輸出、寄存器輸入、寄存器輸出進行訪問的，如圖 4 所示。

圖4 訪問的數據區

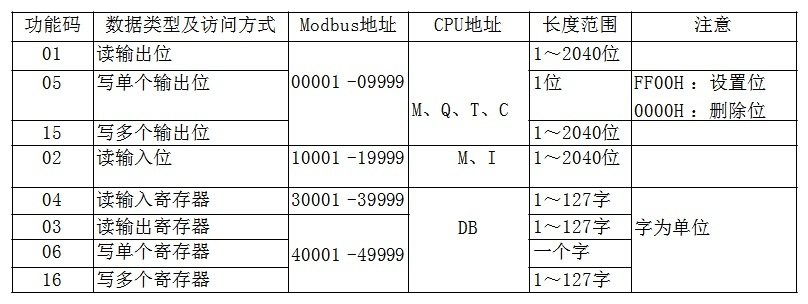

Modbus地址由起始的數據類型代號和地址偏移量組成。功能碼決定對Modbus地址進行操作類型，其可根據需要傳輸?shù)臄?shù)據類型和個數來決定，如圖 5 所示。

圖5 MODBUS 地址對應關系

注意：在傳輸消息楨中，用戶使用的地址是0為基準，而對應的Modbus地址是1為基準，如FC16功能碼時以16進制的0000為起始地址，對應的寄存器是從40001開始。

MODBUS RTU 傳輸模式：消息楨中的每個8位分成2個4位16進制的字符。

每個字符幀格式（11位），如圖 6 所示。

圖6 字符幀格式

注意：如果無奇偶校驗位，停止位是2位。

消息幀格式，如圖 7 所示。
