西門子模塊6ES7521-1BH50-0AA0

 S7-1500增強型可編程控制器
概述
•模塊化、可擴展通用系統，IP20 防護等級
•適用于離散自動化領域中各種自動化應用的系統解決方案
•具有*性能和可用性
•可專門通過 Totally Integrated Automation Portal 平臺中的 STEP 7 Professional V12 及更高的型號進行組態

SIMATIC 自動化系統
為確保設備和工廠中靈活經濟的自動化生產運行，則需根據具體應用選擇優秀解決方案。
SIMATIC 產品系列中包括以下各種功能強大的系統：
• SIMATIC S7-1500 自動化系統，高復雜性和高系統性能要求的工廠優秀選擇。SIMATIC S7-1500 控制器中包含有 SIMATIC S7-1200 Basic 控制器的各種基本功
能。
• 使用 SIMATIC ET 200SP 分布式控制器時，還可使用 ET 200SP 應用中的 S7-1500 功能，進行系統擴展或操作為單機系統。
SIMATIC 控制器集成在 Totally Integrated Automation Portal 中，用于確保數據的高度一致以及全系統統一的操作方式。正是基于這些集成的功能，在 TIA
Portal 進行工程組態可確保所有功能數據的高度一致。

SIMATIC 自動化系統概述
SIMATIC S7-1500 自動化系統支持所有適用的通信標準。通過 SIMATIC S7-1500 中的集成工藝功能，還可實現各種運動控制。
SIMATIC S7-1500 控制器也可用作故障安全控制器，可對所有組件進行診斷操作，*簡化了故障排查過程。而集成的顯示器，又進一步簡化了參數的分配過程。
不僅如此，集成的安全功能又為安全網絡的組態提供了額外安全保障。
SIMATIC S7-1500 系統概述
4.1 工廠組件與自動化層級
SIMATIC S7-1500 自動化系統集高性能、高集成性和故障安全功能于一身。這一的自動化解決
方案可靈活組合不同 SIMATIC 組件，滿足控制應用中的所有功能需求：
• 通過現場總線，連接過程信號和*控制器
• 所有模塊可直接連接自動化系統，也可位于分布式 I/O 系統中
• 集成有安全功能的 F-CPU，確保整個過程故障安全
• SIMATIC S7-1500 的防護等級為 IP20，建議安裝在控制機中
SIMATIC S7-1500 中集成有所有通信標準，可應用于各種自動化層級

接口 (MPI) 實現數據通信ET200S1的MAC地

 西門子模塊6ES7521-1BH50-0AA0

ET200S2的MAC地址在IM151-3的接口模塊上，打開接口模塊的前蓋，可以看見相應的MAC地址。

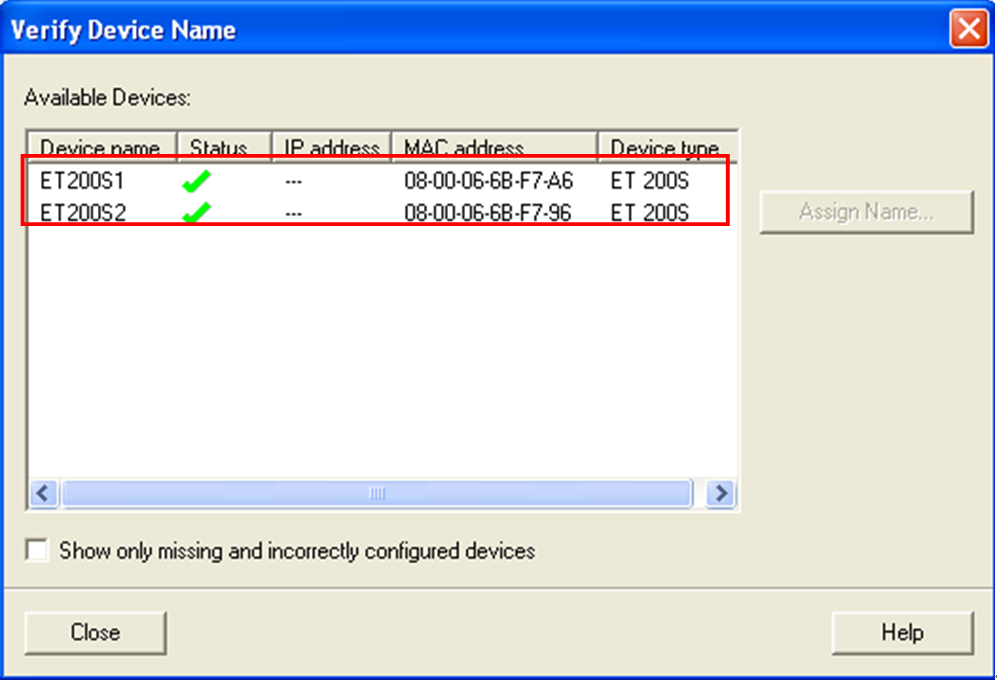

點擊圖標。然后選擇菜單PLC中，點擊VerifyDevice Name...。來查看組態的設備名是否正確。綠色的√，表示正確。

設置完畢后點擊工具欄中的按鈕，保存和編譯剛剛的組態。

圖 4 網絡暢通Ping指令結果

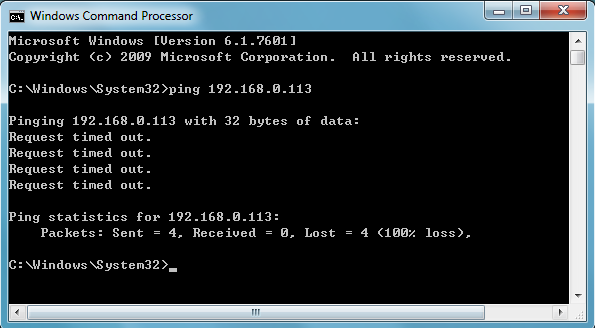

圖 5 網絡不暢通Ping指令可能結果1

圖 6 網絡不暢通Ping指令可能結果2

2.5、通過PST工具進行以太網節點掃描

 I/O模塊
 模擬量輸出模塊 6ES75325HF000AB0 AQ 8：模擬量輸出模塊，高速  AQ 8x U/I HS, 35mm模塊，不含前連接器
6ES75325HD000AB0 AQ 4：模擬量輸出模塊，AQ 4x U/I ST, 35mm模塊，不含前連接器
6ES75325ND000AB0 AQ 4：模擬量輸出模塊，高性能，通道隔離，AQ 4x U/I HF, 35mm模塊，不含前連接器
6ES75325NB000AB0 AQ 2：模擬量輸出模塊，AQ 2x U/I ST, 25mm模塊，含前連接器
模擬量輸入模塊 6ES75317KF000AB0 AI 8：模擬量輸入模塊，AI 8x U/I/RTD/TC ST, (支持4通道RTD), 35mm模塊，不含前連接器
6ES75317NF100AB0 AI 8：模擬量輸入模塊，高速，AI 8x U/I HS, 35mm模塊，不含前連接器
6ES75317PF000AB0 AI 8：模擬量輸入模塊，高性能，通道隔離，AI 8x U/R/RTD/TC HF(支持8通道RTD)，35mm模塊，不含前連接器
6ES75317NF000AB0 AI 8：模擬量輸入模塊，高性能，通道隔離，AI 8xU/I HF，35mm模塊，不含前連接器
6ES75317QD000AB0 AI 4：模擬量輸出模塊，AI 4x U/I/RTD/TC ST, 25mm模塊，含前連接器
模擬量輸入/輸出模塊 6ES75347QE000AB0 AI4/AQ2：模擬量輸入/輸出模塊 AI/AO 4x U/I/RTD/TC 2x U/I ST, 25mm模塊，含前連接器
數字量輸出模塊 6ES75221BL010AB0 DQ 32：數字量輸出模塊，晶體管  DQ 32 x 24 VDC/ 0.5A HF, 35mm模塊，不含前連接器
6ES75221BL100AA0 DQ 32：數字量輸出模塊，晶體管  DQ 32 x 24 VDC/ 0.5A BA, 25mm模塊，含前連接器
6ES75221BH010AB0 DQ 16：數字量輸出模塊，晶體管  DQ 16 x 24 VDC/ 0.5A HF, 35mm模塊，不含前連接器
6ES75221BH100AA0 DQ 16：數字量輸出模塊，晶體管  DQ 16 x 24 VDC/ 0.5A BA, 25mm模塊，含前連接器
6ES75225FH000AB0 DQ 16：數字量輸出模塊，可控硅  DQ 16x 230 VAC/ 1A ST (TRIAC), 35mm模塊，不含前連接器
6ES75225HH000AB0 DQ 16：數字量輸出模塊，繼電器  DQ 16x 230 VAC/ 2A ST (RELAY), 35mm模塊，不含前連接器
6ES75225EH000AB0 DQ 16：數字量輸出模塊，晶體管 DQ16 X 24...48VUC/125VDC/0.5A, 35mm模塊，不含前連接器
6ES75221BF000AB0 DQ 8：數字量輸出模塊，高性能    DQ 8x 24VDC/ 2A HF, 35mm模塊，不含前連接器
6ES75225FF000AB0 DQ 8：數字量輸出模塊，可控硅   DQ 8 x 230 VAC/ 2A ST (TRIAC), 35mm模塊，不含前連接器
6ES75225HF000AB0 DQ 8：數字量輸出模塊，繼電器  DQ 8x 230VAC/ 5A ST (RELAY), 35mm模塊，不含前連接器
數字量輸入模塊 6ES75211BL000AB0 DI 32：數字量輸入模塊，高性能   DI 32x 24VDC HF, 35mm模塊，不含前連接器
6ES75211BL100AA0 DI 32：數字量輸入模塊，DI 32x 24VDC BA, 25mm模塊，含前連接器
6ES75211BH000AB0 DI 16：數字量輸入模塊，高性能  DI 16x 24VDC HF, 35mm模塊，不含前連接器
6ES75211BH100AA0 DI 16：數字量輸入模塊，DI 16x 24VDC BA, 25mm模塊，含前連接器
6ES75211BH500AA0 DI 16：數字量輸入模塊，源型，DI 16x 24VDC SRC BA, 35mm模塊，不含前連接器
6ES75211FH000AA0 DI 16：數字量輸入模塊，DI 16x 230V AC BA, 35mm模塊，不含前連接器
6ES75217EH000AB0 DI 16：數字量輸入模塊，DI 16 X 24...125V UC HF, 35mm模塊，不含前連接器
數字量輸入/輸出模塊 6ES75231BL000AA0 DI16/DQ16：數字量輸入/輸出模塊，16x 24VDC/16x 24V
