RTA指令將輸入的實數（浮點數）轉換成ASCII碼字符串，轉換結果送入OUT開始的3～15個字節中。使ENO=0的錯誤條件：0006(間接地址)，SM4.3(運行時間)，無輸出（格式非法）。

    輸出緩沖區的大小始終為12字節，F(xiàn)MT各位的意義和輸出緩沖區格式化的規則同ITA指令，F(xiàn)MT和OUT均為字節變量。

    格式操作數FMT的定義如圖9-16所示，輸出緩沖區的大小由ssss區的值，ssss=3～15。輸出緩沖區中小數部分的位數由nnn，nnn=0～5。如果n=0，則顯示整數。nnn>5或輸出緩沖區過小，無法容納轉換數值時，用ASCⅡ碼空格填充整個輸出緩沖區。位C用逗號(c=1)或小數點(c=0)作整數和小數部分的分隔符，F(xiàn)MT和OUT均為字節變量。

    圖9-16    RTA指令的FMT操作數

    除了ITA指令輸出緩沖區格式化的四條規則外，還應遵守：

    (1)如果小數部分的位數大于nnn的位數，可用四舍五入的方式去掉多余的位。

    (2)輸出緩沖區應不小于3個字節，還應大于小數部分的位數。

指令I(lǐng)TS、DTS和RTS分別將整數、雙整數和實數值(IN)轉換為ASCII碼字符串，存放到OLTT中。

    這3條指令的操作和FMT的定義與ASCII碼轉換指令基本上相同，二者的區別在于，字符串轉換指令轉換后得到的字符串的起始字節（即地址OUT所指的字節）中是字符串的長度。對于整數和雙整數的轉換，OUT中分別為轉換后字符的個數8和12。實數轉換后字符串的長度由FMT的高4位中的數來決定。

指令STI、STD和STR分別將從偏移量INDX開始的子字符串(IN)轉換為整數、雙整數和實數值，存放到OUT的地址中。STI、STD指令將字符串轉換為以下格式：

    [空格][+或-][數字0～9]

    STR指令將字符串轉換為以下格式：

    [空格][+或-][數字0～9][．或，][數字0～9]

    INDX通常設置為1，即從字符串的*個字符開始轉換。如果只需要轉換字符串中后面的數字，可以將INDX設為大于1的數。例如只轉換字符串“Ia=123.4”中的數字時，可以設置INDX為4。

    子字符串轉換指令不能正確轉換以科學記數法和指數形式表示實數的字符串，例如會將“1.345E8”轉換為實數值1.345，而且沒有錯誤提示。轉換到字符串的結尾或遇到一個非法的字符(不是數字0～9)時，停止轉換。轉換產生的整數值超過有符號字的范圍時，溢出標志SM1.1將被置位

CPU 1211C 接線圖

CPU 1211C AC/DC/繼電器 (6ES7211-1BE40-0XB0)

① 24 VDC 傳感器電源

② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端

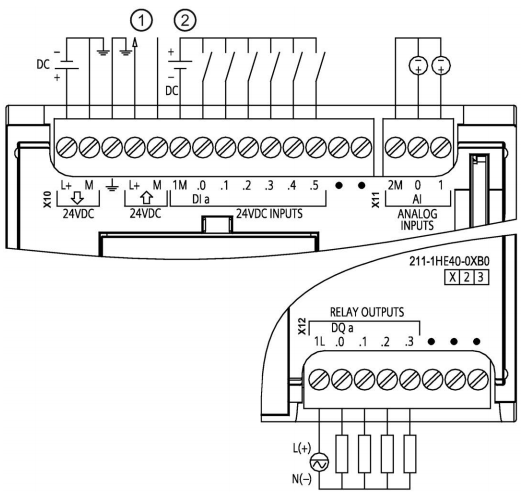

CPU 1211C DC/DC/繼電器 (6ES7211-1HE40-0XB0)

① 24 VDC 傳感器電源

② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端

CPU 1211C DC/DC/DC (6ES7211-1AE40-0XB0)

① 24 VDC 傳感器電源

② 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”

 西門子模塊6ES7521-1BH00-0AB0

RS232C 接口

1.接口定義

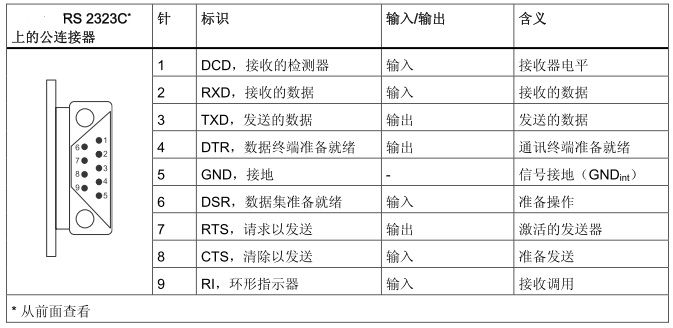

CP340/341集成 RS 232C 口和 RS 232C 接口子模塊的前面板上 9 針 Sub-D 型公連接器的針腳分配，如圖 1 所示。

圖1 RS232C 9 針 Sub-D 型針頭公連接器的針腳圖

2.電纜連接

RS232C電纜連接：9針對9針連接示意圖，如圖 2 所示。

圖2 RS232C電纜連接 9針對9針

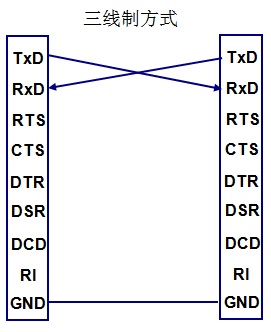

常用的是三線制接法，如圖 3 所示。

圖3 RS232C 常用三線制
