| 產地類別 | 進口 | 應用領域 | 化工,電子/電池 |
|---|---|---|---|
| 產地 | 德國 | 品牌 | 西門子 |
西門子接口模塊6ES7155-5BA00-0AB0
SIMATIC S7-1500 是對 SIMATIC S7-300 和 S7-400 進行進一步開發的自動化系統。
通過集成大量的新性能特性，S7-1500 自動化系統具有的用戶可操作性和*的性能。
西門子數字化企業軟件套件可實現靈活的生產規劃，縮短項目的
實施周期，避免重復性工作，保證過程控制的完整性、質量數據
的*性，機械系統、電氣系統和自動化系統*的集成性。遍
布的西門子網絡將使客戶受益匪淺，通過分析西門子工業云
(MindSphere) 中的數據，可顯著優化您的運行與維護。
又叫電解電容，在充電電路中主要作用為儲能和濾波。PN端的電壓工作范圍一般在 430VDC～700VDC 之間，而一般的高壓電容都在 400VDC左右，為了滿足耐壓需要就必須是二個400VDC的電容串起來作800VDC。容量選擇≥60uf/A
均壓電阻：防止由于儲能電容電壓的不均燒壞儲能電容；因?yàn)槎€(gè)電解電容不可能做成**，這樣每個電容上所承受的電壓就可能不同，承受電壓高的發熱嚴重（電容里面有等效串聯電阻）或超過耐壓值而損壞。
吸收電容,主要作用為吸收IGBT的過流與過壓能量。
開關電源電路向操作面板、主控板、驅動電路、檢測電路及風扇等提供低壓電源，開關電源提供的低壓電源有：±5V、±15V 、±24V向CPU其附屬電路、控制電路、顯示面板等提供電源。
主要是將CPU生成的PWM脈沖經驅動電路產生符合要求的驅動信號激勵I(lǐng)GBT輸出電壓。
也叫CPU板，相當人的大腦，處理各種信號以及控制程序等部分
數字量的輸入信號類型總結：CPU 集成的輸入點和信號模板的所有輸入點都既支持漏型輸入又支持源型輸入，而信號板的輸入點只支持源型輸入或者漏型輸入的一種。
漏型輸入見模板接線圖，源型輸入接線參考下圖。
支持源型輸出的信號板：
注意：所有支持源型輸出的晶體管輸出信號模塊都只支持源型輸出，不支持漏型輸出。
支持漏型輸出的信號板：
注意：數字量的輸出信號類型，只有 200 KHZ的信號板輸出既支持漏型輸出又支持源型輸出，其他信號板、信號模塊和 CPU 集成的晶體管輸出都只支持源型輸出。
為何SM1223已連接，信號輸出通道指示燈也亮，但無電壓輸出？
答：S7-1200擴展模塊輸出通道指示燈電源由總線提供，但信號輸出需要模塊供電，正確接線方式如下圖所示:
西門子接口模塊6ES7155-5BA00-0AB0
做Profinet通訊的站點需要通過設備名來識別，于是需要對相關站點分配相應的設備名，操作如下。

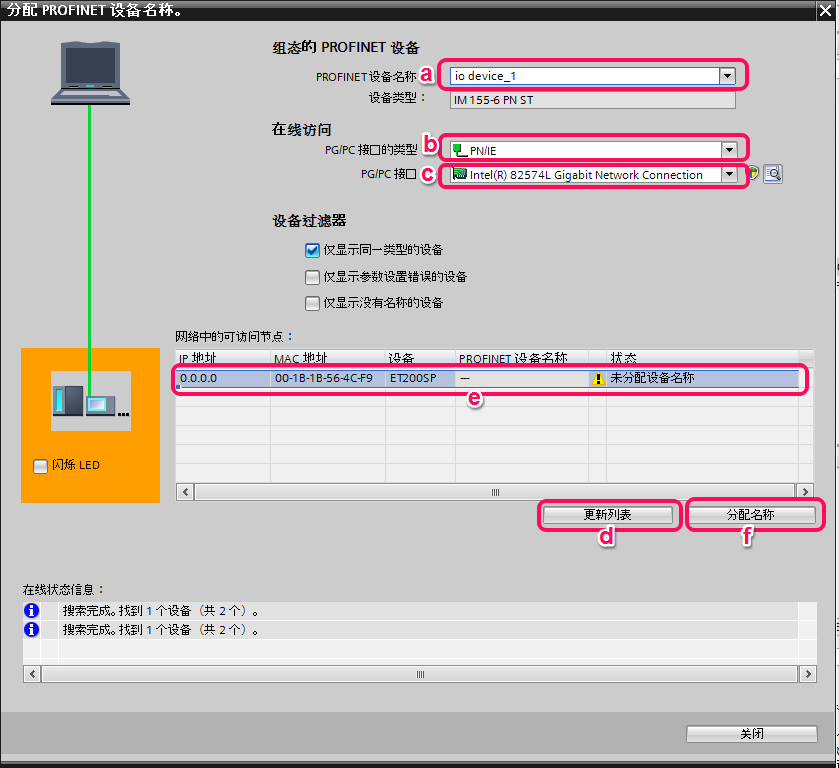

在網絡視圖下，用右鍵點擊PN網絡，在彈處的菜單中選擇分配設備名稱選項。
在彈出的分配PROFINET設備名稱窗口內，依次選擇要分配的設備名稱、PG/PC接口的類型、PG/PC接口，并點擊更新列表按鈕，在更新出來的可訪問節點中選擇需要被分配的相應設備，點擊分配名稱按鈕。

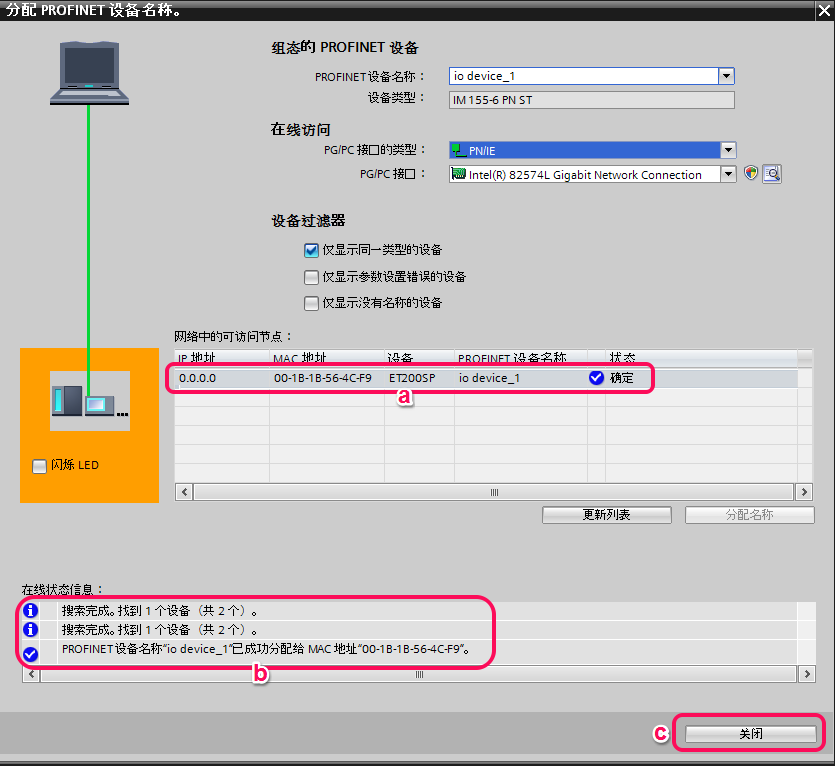

分配設備名稱操作完成后，在可訪問節點中可見到確定的狀態，并在在線狀態信息欄中可見到相應信息，然后點擊關閉按鈕關閉本窗口。
