S7-1500PLC的組態和編程效率時更容易被工程現場人員所接受。S7-1500模塊大小比S7-300稍大，機架類似于S7-300，前連接器安裝時具有接線位置，并提供專門的電源元件和屏蔽支架及線卡，使接線更方便，可靠性更高；尤其讓工程人員心動的是CPU上配置有LED顯示屏，可方便顯示CPU狀態和故障信息等。
性能

提高性能

高速指令執行:

語言擴展

新數據類型

更快速的背板總線

經過優化的代碼生成

功能強大的通信：

以 PROFINET IO（雙端口開關）作為標準接口；

從 CPU 1515-2 開始支持，以一個或多個額外的集成 PROFINET 接口作為輸入設備，用于網絡隔離或用于連接更多的 PROFINET 設備或高速通信設備

OPC UA 數據訪問作為運行時選件，可輕易將 SIMATIC S7-1500 連接至第三方設備/系統

可針對總線系統和點到點連接，通過通信模塊進行擴展

集成技術

無需附加模塊就可集成運動控制功能：

通過標準化的塊 (PLCopen) 來連接模擬驅動器和 PROFIdrive 驅動器

運動控制功能支持速度控制軸、定位軸、相對同步操作（在沒有位置同步規范的條件下實現同步）以及外部編碼器、凸輪和探頭。

CPU 技術中還集成了諸如同步操作（利用位置同步規范進行同步）凸輪和和用于控制運動系統等擴展的運動控制功能。

全面跟蹤所有 CPU 標簽，以進行實時診斷和間歇錯誤檢測；

擁有有效調試和快速優化驅動器和控制裝置

廣泛的控制功能：

例如，可輕松組態的塊可進行控制參數的自動優化以實現控制質量

通過提供的工藝模塊獲得附加功能：

例如，高速計數、位置檢測或高達 1 MHz 信號的測量

安全集成

保證人身安全和機器安全 – 在集成式完整系統框架內

西門子代理商模塊6ES7155-5BA00-0AB*安全 SIMATIC S7-1500(T)F 控制器可在同一控制器上處理標準程序和安全程序。

在 TIA Portal 中，使用相同的編輯器生成故障安全和標準用戶程序；例如，這樣就能向評估標準用戶程序中的標準數據那樣，評估故障安全數據。由于這種軟件集成，故障安全應用也可利用 SIMATIC 的系統有點和全面功能。

集成安全功能

通過密碼進行知識保護，防止未經許可證讀取和修改程序塊

通過復制保護來提高保護程度，防止未經授權而復制程序塊：

通過復制保護，可將 SIMATIC 存儲卡上的程序塊與其序列號綁定，以便只有在將配置的存儲卡插到 CPU 中時，該程序塊才可運行。

具有四個不同授權級別的權限：

可向各個用戶組分配不同訪問權限。通過新的保護級別 4，還可以限制與 HMI 設備之間的通信。

改進了操作保護：

控制器將會檢測到組態數據的更改或未授權傳輸。

用于以太網通信處理器 (CP 1543-1)：

通過防火墻提供附加訪問保護

建立安全 VPN 連接

設計與操作

配備顯示器的 CPU，可顯示純文本信息（因特網上的顯示仿真工具）：

可顯示所有連接模塊的訂貨號、固件版本和序列號信息

直接在現場設置 CPU 的 IP 地址以及進行其它網絡設置，無需使用編程設備

直接以普通文本形式顯示錯誤消息，可縮短停機時間

所有模塊采用統一的前連接器，并具有用于靈活形成電壓組的集成式電壓橋接件，從而簡化了庫存，減少了布線

S7-1500 導軌上集成有 DIN 導軌：

快速、方便地安裝小型斷路器、繼電器等附加組件

通過信號模塊進行集中擴展：

可根據任何應用的要求進行靈活調整

數字量信號模塊的系統電纜連接：

可快速、清晰地進行安排，以連接至現場的傳感器和執行器并在控制柜中進行簡便接線

西門子S7-1500模塊代理商  電源：

負載電源模塊（電源模塊）為模塊提供 24 V 電源

電源模塊可通過背板總線向模塊內部電路供電

用于在控制器上性存儲整個工作存儲器內容的系統電源模塊

分布式擴展：

通過 PROFINET 接口模塊 IM 155-5，可針對 ET 200MP I/O 系統使用最多 30 個信號模塊、通信模塊和工藝模塊

在集中和分布式運行的操作和系統功能方面沒有差別

集成系統診斷

CPU 的集成系統診斷，默認情況下已激活：

在顯示屏上以及 TIA Portal、HMI 和 Web 服務器中以普通文本形式一致地顯示系統診斷信息，甚至可顯示變頻器消息。即使 CPU 處于停止?fàn)顟B(tài)，也會更新消息。

系統診斷功能集成在 CPU 固件中。無需由用戶進行組態。組態發生改變時，會自動對診斷信息進行更新。

對 SIMATIC ProDiag S7-1500 的支持能力

ProDiag 是一種便于創建機器設備診斷的工具它可以提高可用性，通過故障分析并在現場消除故障來提供支持。

數據記錄（歸檔）和配方

SIMATIC 存儲卡：

插入式裝載存儲器

可進行固件更新

STEP 7 項目（包括注釋和符號）、附加文檔或 csv/ASCII 文件（用于配方和歸檔）的存儲選項

通過 SD 讀卡器并使用 Office 工具，可方便地訪問與設備相關的運行數據和組態數據（與控制器之間的雙向數據交換）

 西門子PLC模塊6ES7155-5BA00-0AB0

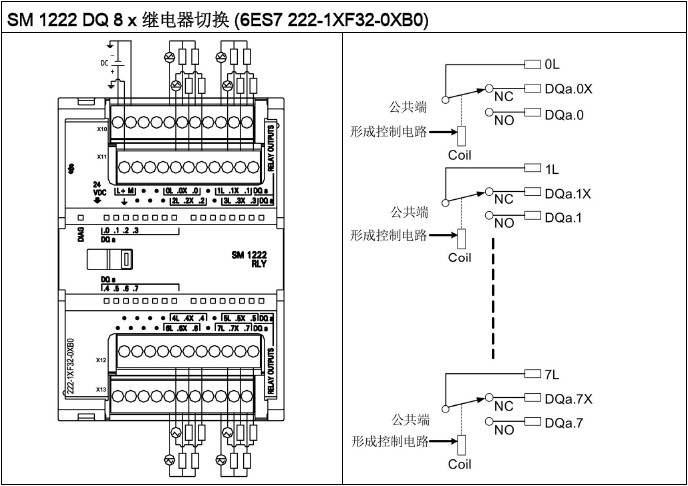

M1222 DQ 8 繼電器切換模塊使用公共端子控制兩個電路： 一個常閉觸點和一個常開觸點。

例如輸出"0"，當輸出點斷開時，公共端子 (0L) 與常閉觸點 (.0X) 相連并與常開觸點 (.0) 斷開。 當輸出點接通時，公共端子 (0L) 與常閉觸點 (.0X) 斷開并與常開觸點 (.0) 相連。

SM 1223 數字量輸入/輸出

① 對于漏型輸入將負載連接到“-”端（如圖示）；對于源型輸入將負載連接到“+”端

SM 1223 也有交流電壓輸入、繼電器輸出的模塊， 如下所示：

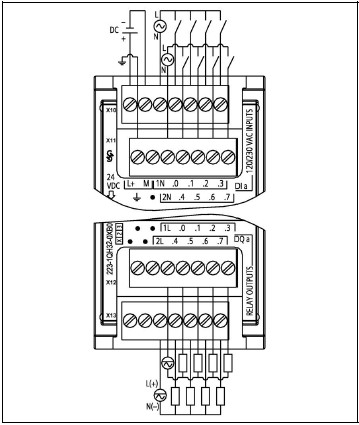

SM 1223 DI 8 x 120/230 VAC，DQ 8 x 繼電器 (6ES7 223-1QH32-0XB0)
